Typy senzorů
Požadavky na snímače tlaku a výšky hladiny jsou rozmanité a vyžadují vedle inteligentních konstrukčních řešení především výběr senzorů.
BD SENSORS je v celosvětovém měřítku jednou z mála firem, které nabízejí a zpracovávají všechny čtyři typy senzorů, které jsou v moderní tlakoměrné technice používány.

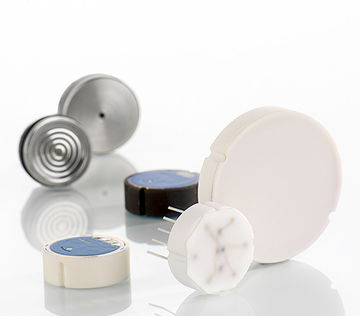

Přehled senzorů tlaku
| Senzor na bázi polovodičového tenzometru | Jmenovité tlaky | Aplikace |
|---|---|---|
| Typ DSP 210 (Ø = 18 mm) Typ DSP 220 (Ø = 15,8 mm) bez oddělovací membrány | 20 mbar až 7 bar | plyny, stlačený vzduch, nízkoviskózní neagresivní média |
| Typ DSP 410 / DSP 411 (Ø = 18 mm) s oddělovací membránou Typ DSP 420 / DSP 421 (Ø = 15,8 mm) s oddělovací membránou | 100 mbar až 40 bar | plynná a kapalná média, která jsou slučitelná s nerezovou ocelí |
| Typ DSP 412 (Ø = 18 mm) s oddělovací membránou Typ DSP 414 (Ø = 15,8 mm) s oddělovací membránou | 60 mbar až 1000 bar | plynná a kapalná média, která jsou slučitelná s nerezovou ocelí |
| Keramický tlustovrstvý senzor | Jmenovité tlaky | Aplikace |
|---|---|---|
| Typ DSK 511 s čelní membránou Ø = 18 mm | 0,5 bar až 600 bar | pro agresivní média a kyslík; s čelní membránou určeno pro viskózní a případně i znečištěná média |
| Typ DSK 516 s čelní membránou Ø = 15 mm | 0,5 bar až 50 bar | pro ponorné sondy pro Ø 17 mm a snímače tlaku s čelním připojením G 1/2" |
| Typ DSK 611 v monolitickém provedení Ø = 18 mm | 2 bar až 400 bar | OEM produkty s výborným poměrem ceny a kvality |
| Typ DSK 519 s čelní membránou Ø = 32,4 mm | 250 mbar až 2 bar | měření malých tlaků; senzor je mechanicky robustní a je určen i pro přetížení |
| Nerezový tenkovrstvý senzor | Jmenovité tlaky | Aplikace |
|---|---|---|
| Nerezový tenkovrstvý senzor | 60 bar až 2.200 bar | hydraulické aplikace |
| DMS folie | 1.000 bar až 6.000 bar | hydraulické aplikace, vysoce dynamická tlaková zařízení |
| Typ Microfused | 3,5 bar až 700 bar | hydraulické a kyslíkové aplikace |
| Kapacitní keramický senzor | Jmenovitý tlak | Aplikace |
|---|---|---|
| Typ DSK 705 Ø = 32,4 mm | 60 mbar až 20 bar | upřednostňován pro hydrostatické měření výsky hladiny jako vestavná nebo ponorná sonda, také pro agresivní média (kyseliny, louhy apod.) |
| Typ DSK 720 M Ø = 18 mm | 100 mbar až 50 bar | upřednostňován pro hydrostatické měření výsky hladiny jako vestavná nebo ponorná sonda, také pro agresivní média (kyseliny, louhy apod.) |
